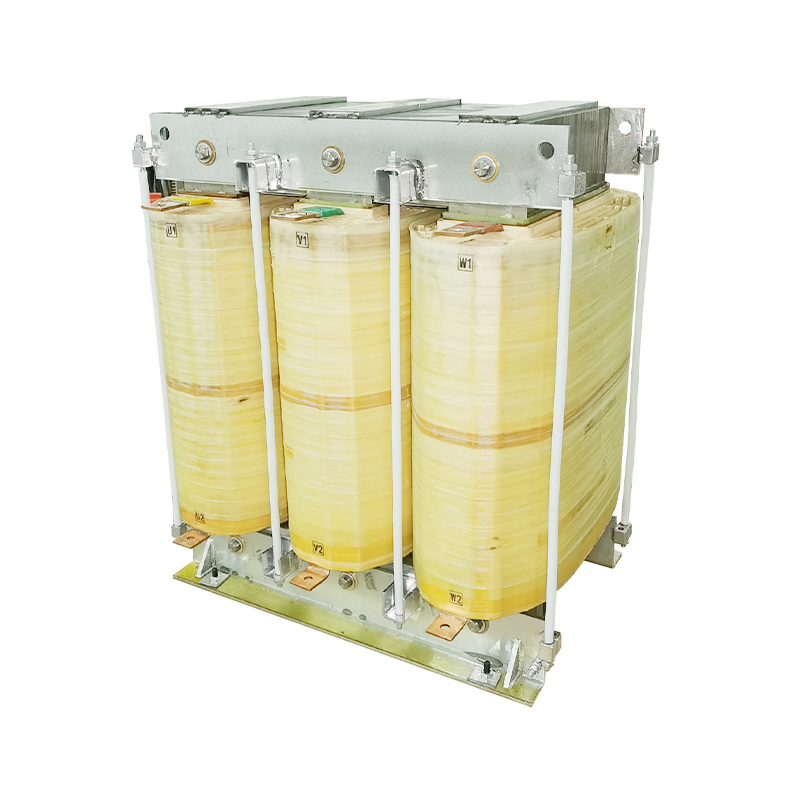

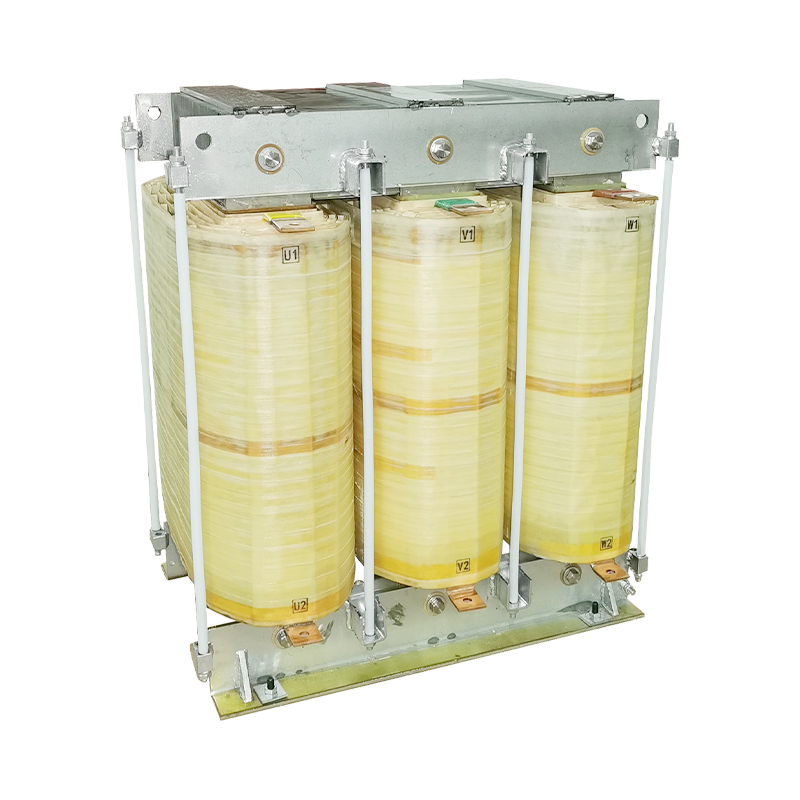

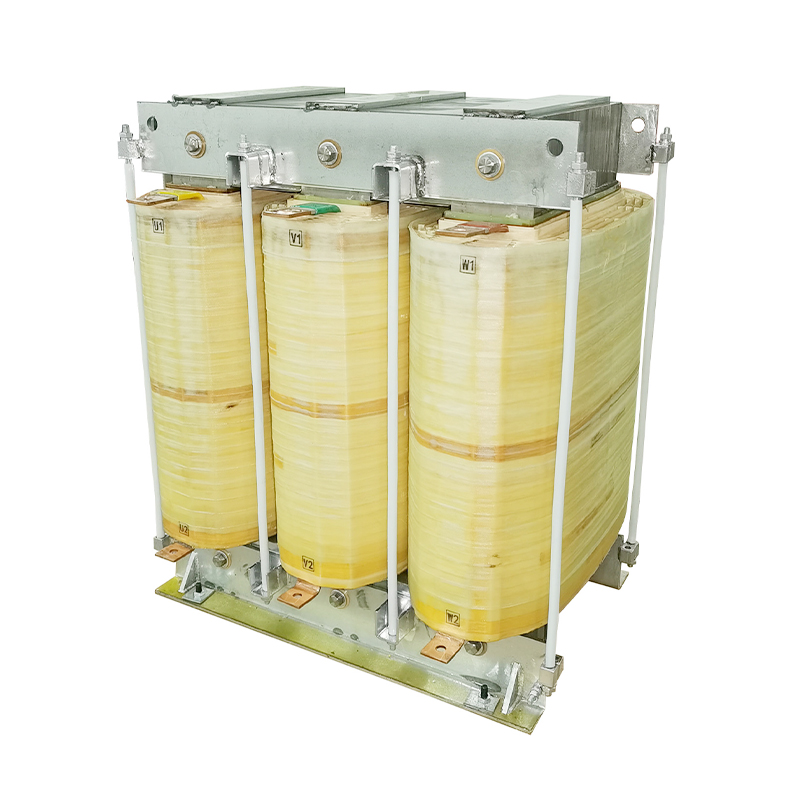

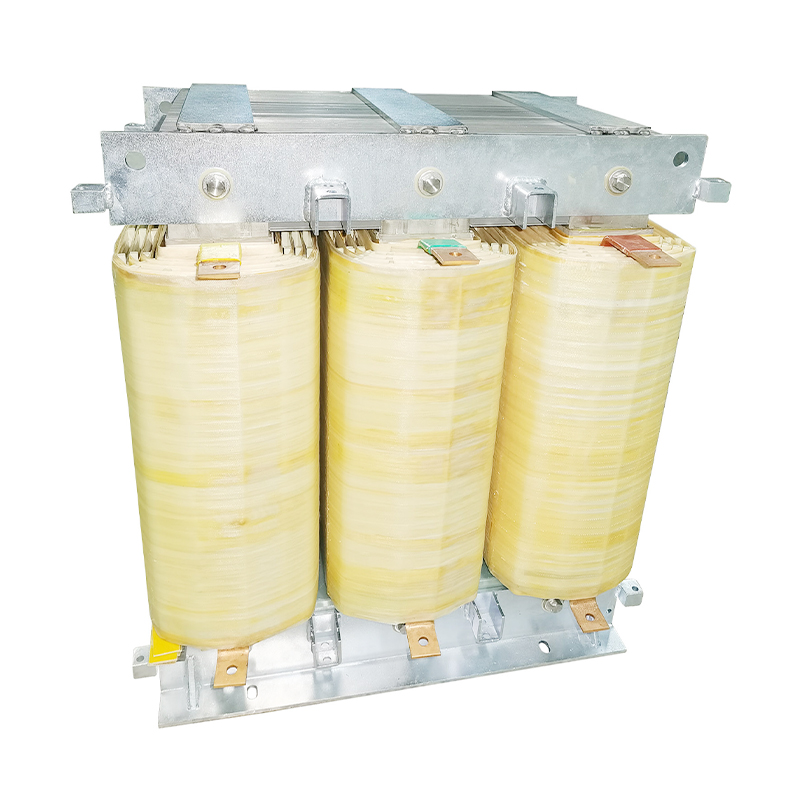

3300V Filterreaktor

Im Stromnetz gibt es zahlreiche Oberschwingungsquellen wie Gleichrichter, Umrichter und Frequenzumrichter. Die von ihnen erzeugten Oberschwingungen höherer Ordnung stellen eine ernsthafte Bedrohung für den sicheren Betrieb des Haupttransformators und anderer elektrischer Geräte im System dar. Um dieser Herausforderung zu begegnen, werden Filterdrosseln häufig in Hoch- und Niederspannungsfilterschränken eingesetzt. Sie arbeiten in Reihe mit Filterkondensatoren und absorbieren durch die genaue Abstimmung auf bestimmte Resonanzfrequenzen effektiv Oberschwingungsströme entsprechender Frequenzen im Stromnetz. Das Design der Reaktanzrate ist flexibel und umfasst Optionen wie 1 %, 5,67 %, 6 %, 12 % und 13 %, mit denen die 3., 5., 7., 11., 13. und höhere Harmonische wirksam unterdrückt werden können.

Der Hauptvorteil dieser Filterdrossel besteht darin, dass sie nicht nur harmonische Störungen im Stromnetz erheblich reduziert, sondern auch den Leistungsfaktor des Systems optimiert und so den sicheren und stabilen Betrieb des Stromnetzes robust unterstützt. Im Einzelnen weist dieser Filterreaktor die folgenden bemerkenswerten Eigenschaften auf:
- Vielfältiges Design: Erhältlich in dreiphasiger und einphasiger Ausführung, alle mit Eisenkern-Trockenkonstruktion, um eine hervorragende Leistung in verschiedenen Anwendungsszenarien zu gewährleisten.
- Hochwertiger Eisenkern: Hergestellt aus hochwertigen, verlustarmen kaltgewalzten Siliziumstahlblechen. Die Eisenkernsäulen sind sorgfältig mit epoxidlaminierten Glasgewebeplatten segmentiert, um sicherzustellen, dass der Luftspalt des Reaktors während des Betriebs stabil bleibt.
- Effiziente Spulen: Die mit flachem Kupferdraht der Güteklasse F oder H gewickelten Spulen sind dicht und gleichmäßig angeordnet und verbessern so effektiv die Gesamtleistung des Reaktors.
- Fortschrittliche Verarbeitung: Die Spulen und der Eisenkern des Filterreaktors durchlaufen eine Reihe sorgfältiger Prozesse, darunter Vorbacken, Vakuumimprägnierung und Wärmehärtung. Um sicherzustellen, dass die Spulen und der Eisenkern fest miteinander verbunden sind, wird ein Imprägnierlack der Güteklasse H verwendet, wodurch die Haltbarkeit und Stabilität des Reaktors verbessert wird.
- Hochwertige Materialien: Die Klammern, Befestigungselemente und andere Komponenten des Filterreaktors bestehen aus nichtmagnetischen Materialien, was einen hohen Qualitätsfaktor und eine große Filterwirkung gewährleistet.
- Korrosionsschutzbehandlung: Alle freiliegenden Teile werden einer strengen Korrosionsschutzbehandlung unterzogen, um einen langfristig stabilen Betrieb auch in rauen Umgebungen zu gewährleisten.
- Effizient und energiesparend: Dieser Filterreaktor zeichnet sich durch einen geringen Temperaturanstieg, geringen Verlust, eine hohe Gesamtauslastung und eine bequeme Installation aus.
