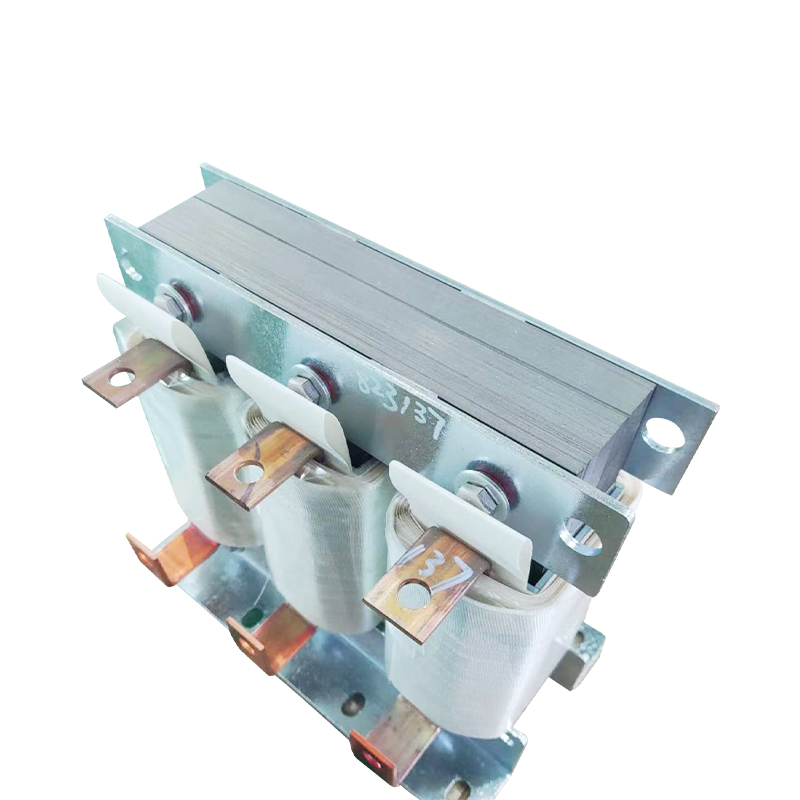

660 V Dreiphasen-Filterreaktor

Produktmerkmale

In Stromnetzen gibt es zahlreiche Oberschwingungsquellen wie Gleichrichter, Umrichter und Frequenzumrichter. Die von diesen Geräten erzeugten Oberschwingungen höherer Ordnung können den sicheren Betrieb von Haupttransformatoren und anderen elektrischen Geräten im System ernsthaft gefährden. Filterdrosseln werden häufig in Hoch- und Niederspannungsfilterschränken eingesetzt. Sie sind mit Filterkondensatoren in Reihe geschaltet und auf eine bestimmte Resonanzfrequenz abgestimmt, um Oberschwingungsströme entsprechender Frequenz im Stromnetz zu absorbieren. Die Reaktanzraten betragen 1 %, 5,67 %, 6 %, 12 % und 13 % und können die Harmonische 3., 5., 7., 11., 13. und höherer Ordnung eliminieren. Wenn Filterdrosseln mit Kondensatoren in Reihe geschaltet werden, absorbieren sie wirksam Netzoberschwingungen und verbessern den Systemleistungsfaktor, was eine wichtige Rolle für den sicheren Betrieb des Systems spielt.

Merkmale:
1. Der Filterreaktor ist sowohl in dreiphasiger als auch in einphasiger Ausführung erhältlich, beide vom Trockentyp mit Eisenkern.
2. Der Eisenkern besteht aus hochwertigen, verlustarmen kaltgewalzten Siliziumstahlblechen. Die Kernsäulen sind durch mehrere Luftspalte in gleichmäßige kleine Abschnitte unterteilt, die durch mit Epoxidharz laminierte Glasgewebeplatten beabstandet und mit einem Spezialkleber verklebt sind, um sicherzustellen, dass sich der Luftspalt des Reaktors während des Betriebs nicht verändert.
3. Die Spulen sind mit flachem Kupferdraht der Güteklasse F oder H gewickelt und dicht und gleichmäßig angeordnet.
4. Nach dem Zusammenbau werden die Spulen und der Eisenkern des Filterreaktors einem Vorbacken → Vakuumimprägnierung → Wärmehärtungsprozess unterzogen, wobei ein Imprägnierlack der Güteklasse H verwendet wird, um die Spulen und den Eisenkern fest miteinander zu verbinden.
5. Die Klammern, Befestigungselemente und andere Teile des Filterreaktors bestehen aus nichtmagnetischen Materialien, um einen hohen Qualitätsfaktor und eine gute Filterwirkung zu gewährleisten.
6. Alle exponierten Teile werden mit Korrosionsschutzmaßnahmen behandelt.
7. Es hat einen geringen Temperaturanstieg, geringe Verluste, eine hohe Gesamtauslastung und ist einfach zu installieren.
