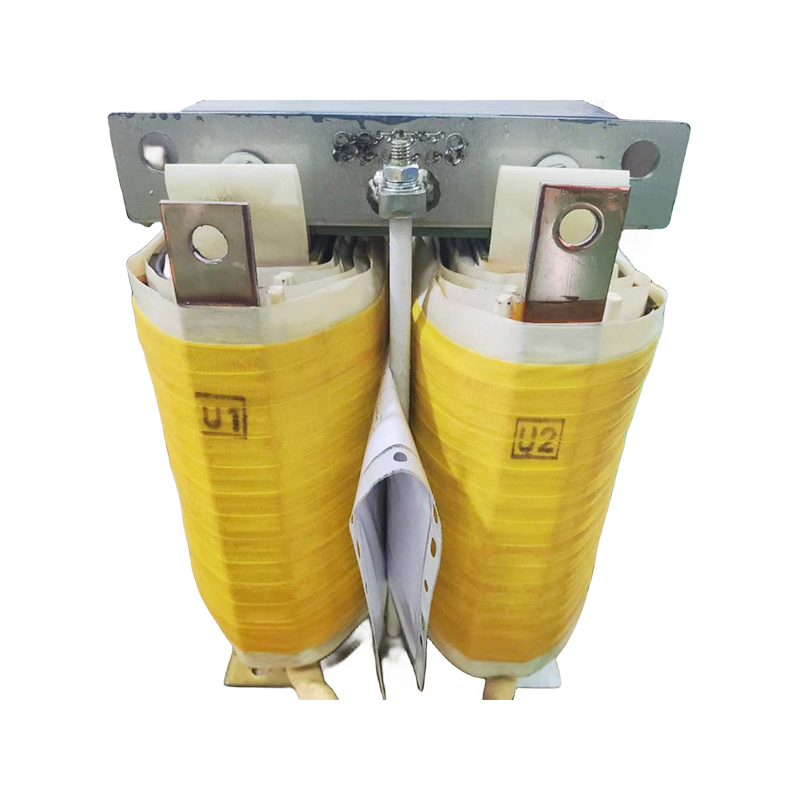

AL-Draht-Gleichstromreaktor

Gleichstromdrosseln, auch Flachwellenreaktoren genannt, werden häufig als Schlüsselkomponenten auf der Gleichstromseite von Umrichtern eingesetzt, insbesondere im Bereich der Allzweck-Wechselrichter. Seine Hauptfunktion besteht darin, den Wechselstromanteil im Gleichstrom zu verarbeiten und ihn innerhalb eines voreingestellten Bereichs zu steuern, um die Kontinuität und Stabilität des gleichgerichteten Stroms aufrechtzuerhalten, Strompulsationen zu reduzieren, den Eingangsleistungsfaktor zu optimieren und vom Wandler erzeugte Oberschwingungen wirksam zu unterdrücken.

Wir heben die folgenden Punkte zu seinen Funktionen hervor:

Das Kerndesign besteht aus hochwertigen kaltgewalzten Siliziumstahlblechen, einem Material mit verlustarmen Eigenschaften. Der Kern ist durch mehrere Luftspalte gleichmäßig in kleine Segmente unterteilt, die durch mit Epoxidharz laminierte Glasgewebeplatten, die mit einem speziellen Bindemittel beschichtet sind, voneinander getrennt sind, um während des Betriebs stabile und geräuschfreie Luftspalte zu gewährleisten.
Für den Spulenteil verwenden wir für die Wicklung flache Kupferlackdrähte der Klasse F oder H, die ohne zusätzliche Isolierung dicht und gleichmäßig angeordnet sind. Für Spulen mit kleiner Kapazität verwenden wir eine Schichtstruktur, während Spulen mit großer Kapazität zur besseren Wärmeableitung tortenförmig sind.
Im Produktionsprozess durchlaufen DC-Reaktorspulen und -kerne drei Hauptschritte: Vortrocknung, Vakuumimprägnierung sowie Heißbacken und Aushärten. Für diesen Prozess verwenden wir Imprägnierlacke der H-Klasse. Durch diesen Prozess können Spule und Kern fest miteinander verbunden werden, was nicht nur die Geräusche während des Betriebs reduziert, sondern auch den stabilen Betrieb des Reaktors in Hochtemperaturumgebungen mit hoher Wärmebeständigkeit gewährleistet.

Um die stabile Leistung des Reaktors zu gewährleisten, haben wir für die Befestigungselemente der Kernsäule nichtmagnetische Materialien gewählt, die dazu beitragen, den Temperaturanstieg des Reaktors zu reduzieren.
Die freiliegenden Teile des Reaktors werden streng gegen Korrosion behandelt. Für die Einführungsklemmen haben wir uns inzwischen für verzinnte Kupferrohrklemmen oder Kupferreihen entschieden, um Stabilität und Zuverlässigkeit zu gewährleisten.

Diese mit Aluminiumdraht gewickelte Gleichstromdrossel ist für die folgenden Szenarien geeignet:
1. Gleichstromversorgungssystem: Wird zur Stabilisierung des Ausgangsstroms der Gleichstromversorgung und zur Verbesserung der Stabilität und Zuverlässigkeit des Stromversorgungssystems verwendet.
2. Frequenzsteuerungssystem: In leistungselektronischen Geräten wie Frequenzumrichtern wird es verwendet, um hohe Harmonische herauszufiltern, elektromagnetische Störungen zu reduzieren und die Systemleistung zu verbessern.
3. Bereich der industriellen Automatisierung: In allen Arten von Industrieanlagen, die Gleichstrom stabilisieren müssen, kann dieser Reaktor eine wichtige Rolle spielen, wie z. B. Galvanik-, Elektrolyse- und Schweißanlagen.
